Wimo - Multiband Deltaloop 10-40m

Delta Loop-antennen er en full bølgelengdesløyfe, omkretsen er den samme som bølgelengden til driftsbåndet.
For lav uttaksvinkel kan antennen montert vertikalt, for NVIS-stråling monteres sløyfen horisontalt.

Loopen er konstruert i som en trekant. (derav navnet, som den greske store bokstaven Delta Δ),
Hvis kun to monteringspunkter er tilgjengelige, kan antennen godt henges opp som en trekant med spissen pekende nedover.
Forsterkningen til denne antennen er gitt i litteraturen til ca +3 dBD.

Denne antennen, er multibånd, og er designet for bruk med stigefeeder.

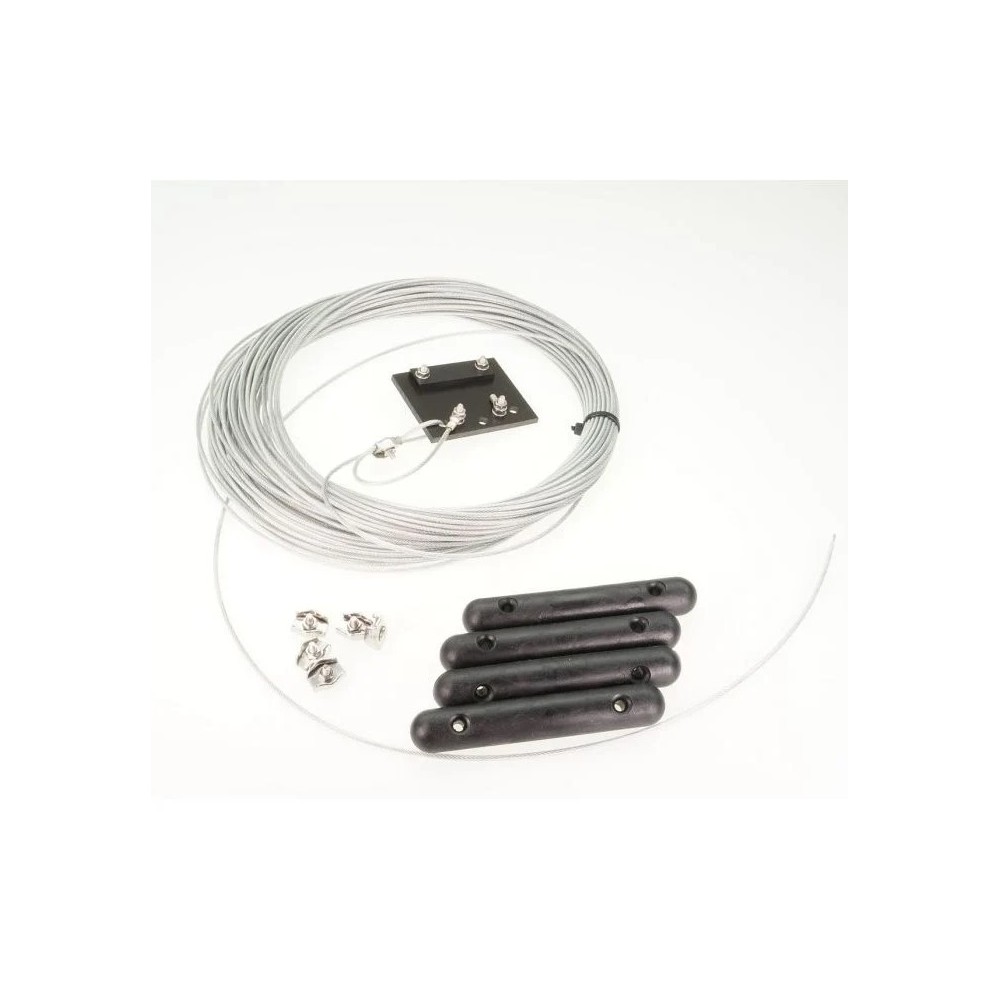

Antennen kommer delvis montert, men selve loopen må henges opp.
Det følger med 4 isolatorer, og 4 klemmer.
Stigefeeder er ikke medfølgende, og bør være minst 10m lang.
Det er nødvendig med tuner.
Har man mulighet til en symetrisk tuner som har stigefeeder direkte inn.
Det er også mulig å benytte en cg-3000 eller en AH-730 tuner ved å koble en side mot jord og en mot signal.
Når man benytter "coax" tunere, eller tunere slik som LDG-z100 så må man benytte en balun.
Eks. 1:4 balun, eller en 1:6 balun.
