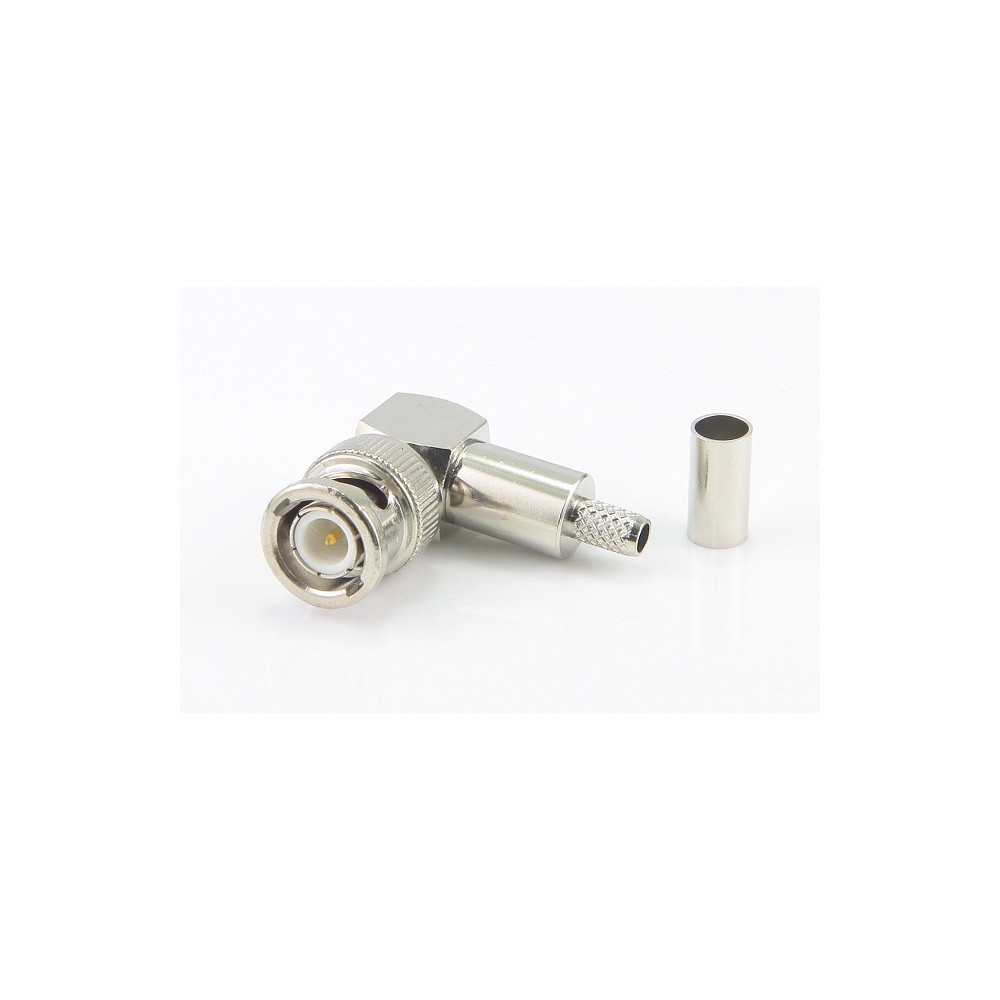

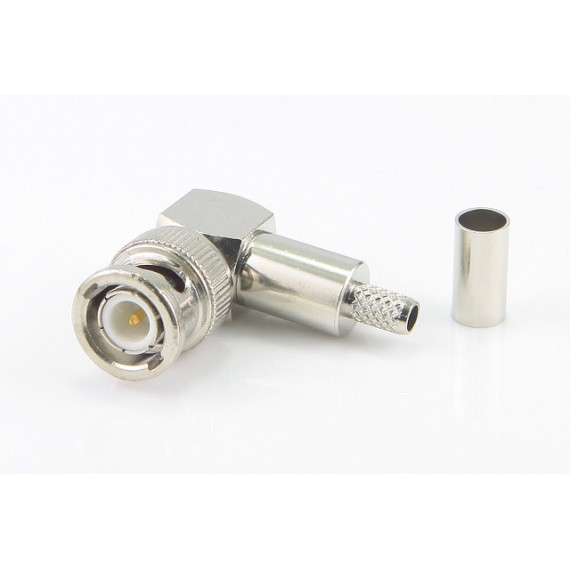

BNC han vinkel - Pressplugg / crimp RG-58

BNC  han vinkel - Pressplugg for RG-58 / Crimp / krympe.

Terminering:

1. Tre på crimp hylsen på kabelen.
2. Avisoler ca 3cm av plast ytterkappe.
3. Brett flettet kappe bakover over plastytterkappen.
4. Avisoler ca 3-4mm av senter lederene. Har din rg-58 kabel myke kordeller, så fortinnes lederene til en felles leder.
5. Senter lederen skyves så inn i pluggen. Du vil kjenne at senterlederen klikke på plass.
6. Mål så med multimeter at du har kontakt fra senter til senter av pluggen.
7. Mål så med multimeter at du ikke har kontakt fra senter til chassie på pluggen
8. skyv crimp hylsen fremover slik at flettet kappe strammer seg og legger seg mellom chassie på plugg og crimp hylse.
9. skær / klipp av overskytende flettet kappe.
10. crimp hylsen fast i chassi.
